儀天成YTC850-135kVA/108kV變頻串聯諧振耐壓試驗裝置

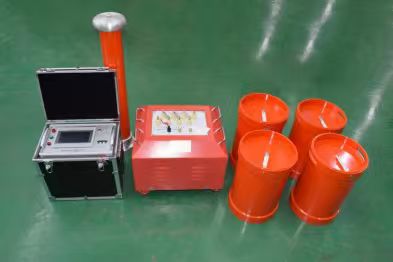

儀天成YTC850-135kVA/108kV變頻串聯諧振耐壓試驗裝置適用于10kV、35kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。
一、被試品對象及試驗要求
根據國家電力試驗最新相關規程和有關產品設計標準，我公司推薦變頻諧振試驗裝置，通過電抗器串、并聯組合滿足以下設備交流耐壓試驗要求：
1、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜2.5km的交流耐壓試驗，電容量≤0.938uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間60min。
3、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
4、35kV/630mm2電纜0.6km的交流耐壓試驗，電容量≤0.152uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
5、10kV/630mm2電纜1.8km的交流耐壓試驗，電容量≤0.917uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間60min。
二、裝置主要技術參數及功能
1.額定容量：135kVA；
2.輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz；
3.額定電壓：27kV；54kV；108kV；
4.額定電流：5A；2.5A；1.25A；
5.工作頻率：30-300Hz；
6.裝置輸出波形：正弦波
7.波形畸變率：輸出電壓波形畸變率≤1%；
8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9.溫 升：額定負載下連續運行60min后溫升≤65K；
10.品質因素：裝置自身Q≥30(f=45Hz)；
11.保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12.測量精度：系統有效值1.5級；
三、設備遵循標準
GB50150 2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T474.4-2006 《現場絕緣試驗實施導則－交流耐壓試驗》
DL/T596-1996 《電力設備預防性試驗規程》
GB/T16927.1-2-1997 《高電壓試驗技術》
DL/T1015 《現場直流和交流耐壓試驗電壓測量系統的使用導則》
GB/T311.1-1997 《高壓輸變電設備的絕緣與配合》
GB10229-1988 《電抗器》
GB1094.3-2003 《電力變壓器》
GB191-2000 《包裝儲運圖示標志》
JB/T9641-1999 《試驗變壓器》
IEC 358(1990) 《耦合電容器和電容分壓器》
GB4793-1984 《電子測量?jī)x器安全要求》
GB/T3859.2-1993 《半導體變流器 應用導則》
GB/T2423.8-1995 《電工電子產品基本環境試驗規程》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》
儀天成YTC850-135kVA/108kV變頻串聯諧振耐壓試驗裝置被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
湖北儀天成電力設備有限公司
