儀天成YTC405瓦斯繼電器校驗儀的概念以及工作原理、結構介紹
發表日期 ： 2026/07/17 瀏覽次數 ：

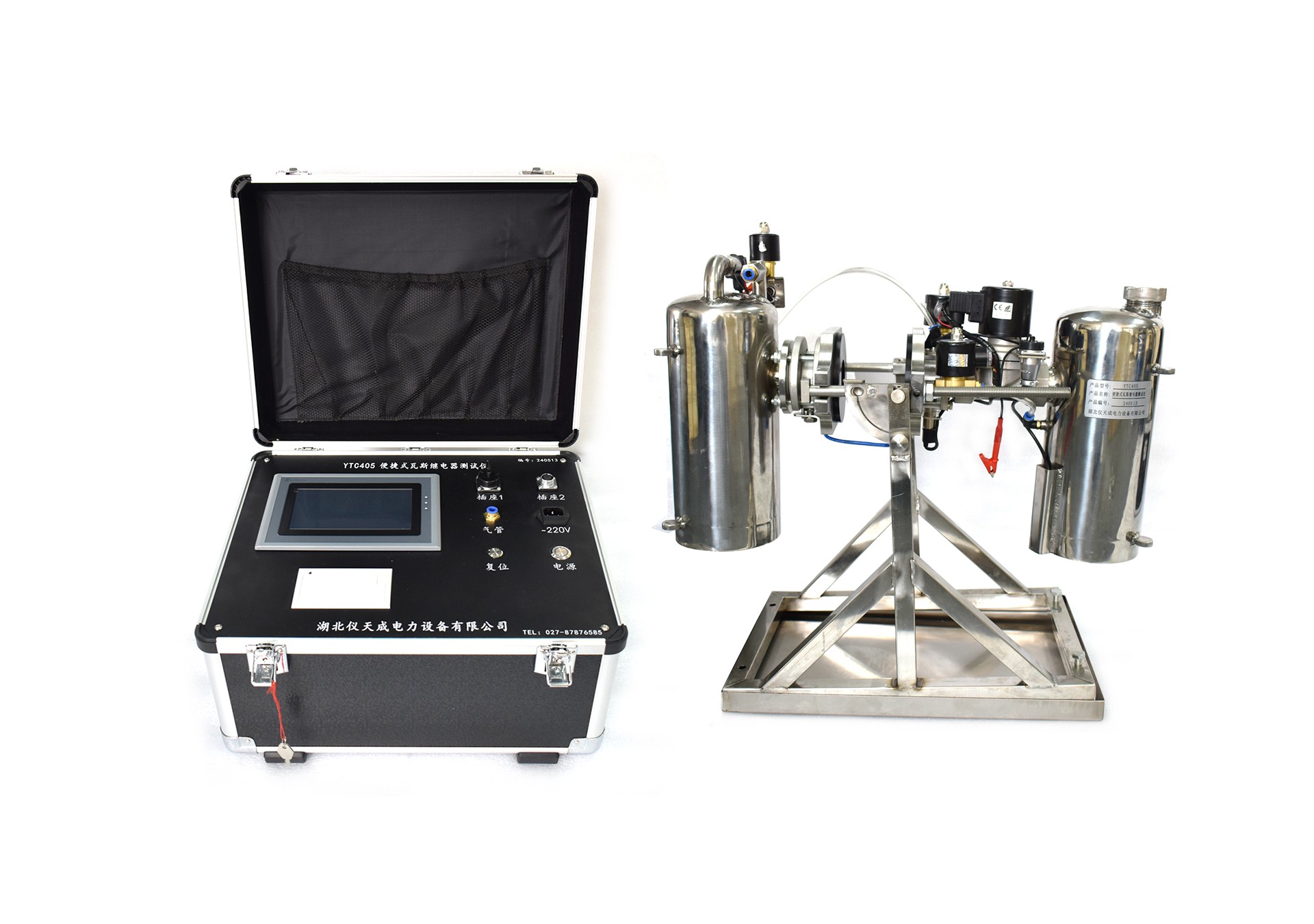

在電力系統中，油浸式變壓器是輸配電體系的核心設備，而瓦斯繼電器作為變壓器唯一的非電氣量保護裝置，能夠有效監測變壓器內部過熱、絕緣擊穿、內部短路等故障引發的產氣、油流變化，其工作狀態直接關乎變壓器乃至整個電網的運行安全。為保障瓦斯繼電器動作定值準確、性能穩定，各類電力運維、檢修工作均需對其進行定期校驗。儀天成YTC405瓦斯繼電器校驗儀是專為瓦斯繼電器檢測校驗研發的專業試驗設備，可精準完成瓦斯繼電器輕瓦斯、重瓦斯以及配套壓力釋放閥的各項性能試驗，憑借智能化、高精度、易操作的特點，廣泛應用于變電站、發電廠及電力檢測機構。
瓦斯保護是油浸式變壓器內部故障的主保護裝置，可靈敏響應變壓器匝間短路、層間短路、鐵芯損壞、套管內部故障、繞組斷線、絕緣老化及油位過低等各類內部異常，是保障變壓器安全運行的關鍵屏障。其核心工作邏輯為：變壓器內部發生故障時，電弧會分解絕緣油與絕緣材料，產生大量瓦斯氣體，且故障嚴重程度越高，瓦斯產生量、產氣速度與油流沖擊強度越大，瓦斯保護依托瓦斯繼電器感知?dú)怏w與油流變化，實現故障預警與斷電保護。

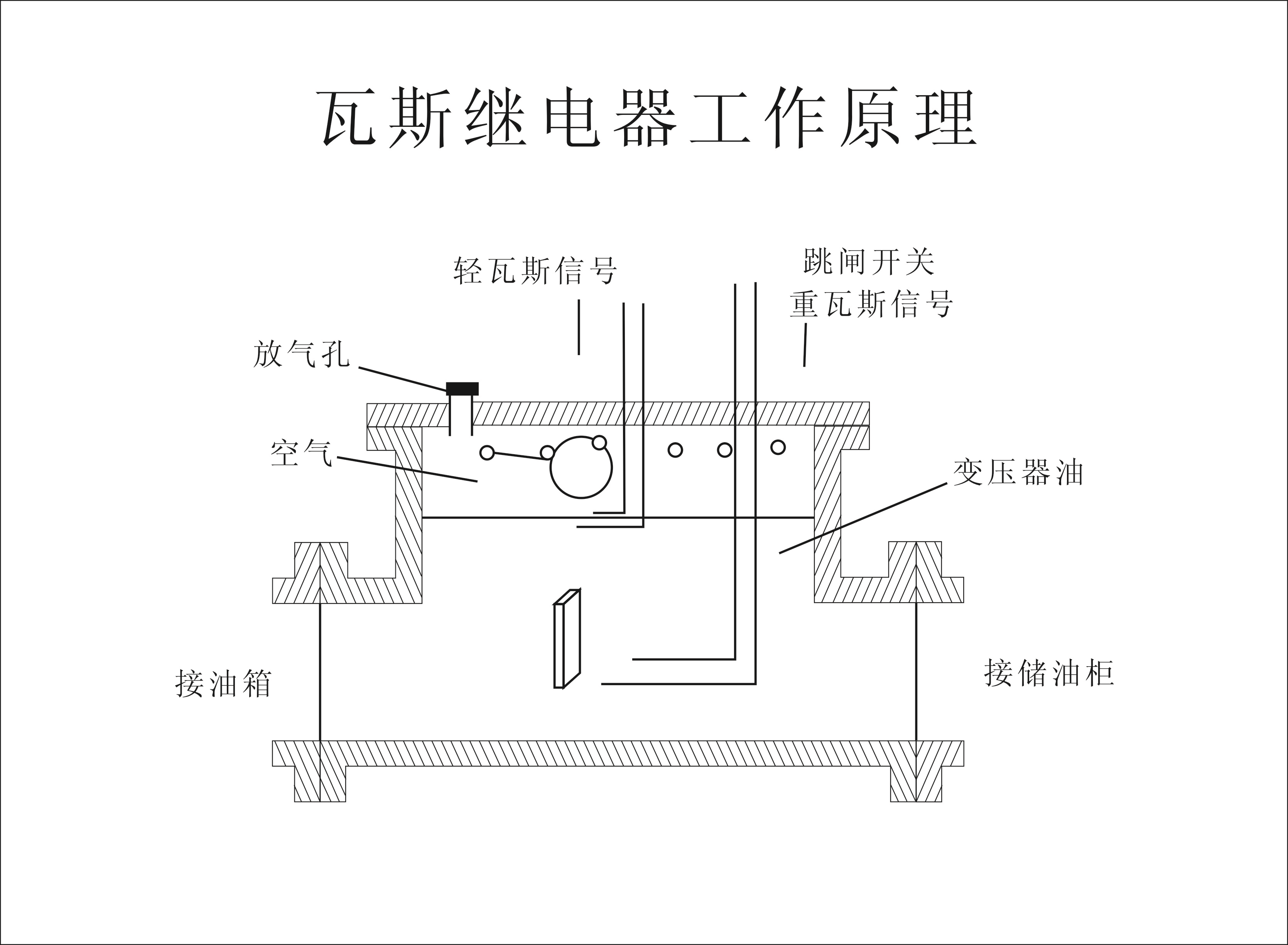

瓦斯繼電器內部核心結構包含上部密封浮筒與下部金屬擋板兩大部件，二者均可繞固定轉軸靈活轉動，且分別配置密封式水銀接點，依托不同故障工況下的狀態變化，實現輕瓦斯報警、重瓦斯跳閘兩種保護功能。
輕瓦斯保護原理：當變壓器內部出現輕微故障時，瓦斯氣體產生速度緩慢，氣體向上聚集并積存于瓦斯繼電器上部腔體，逐步擠占內部油體空間，導致繼電器內部油面下降。此時上浮狀態的浮筒隨油面回落下沉，帶動內部水銀接點閉合，接通設備報警回路，發出故障預警信號，提醒運維人員及時排查輕微隱患。
重瓦斯保護原理：當變壓器內部發生嚴重短路、擊穿等惡性故障時，會瞬間產生大量高壓瓦斯氣體，使變壓器油箱內部壓力急劇升高，形成高強度的沖擊油流，快速向油枕方向涌動。高速油流沖擊下部金屬擋板，迫使擋板克服彈簧阻力發生偏轉，帶動磁吸結構靠近干簧觸點，使水銀接點快速閉合，接通變壓器跳閘回路，驅動斷路器瞬間斷開設備電源，徹底切斷故障供電通道，有效防止故障擴散、設備燒毀及電網安全事故的發生。
儀天成YTC405瓦斯繼電器校驗儀結構設計科學合理、工作原理成熟可靠，是適配現階段電力行業標準的專用瓦斯繼電器檢測設備。該設備通過精準的流體模擬與智能測控技術，還原變壓器真實故障工況，可高效、精準校驗瓦斯繼電器的各項核心性能參數，彌補了傳統人工校驗精度不足、操作繁瑣、穩定性差的缺陷。
湖北儀天成電力設備有限公司
2026年7月17日
