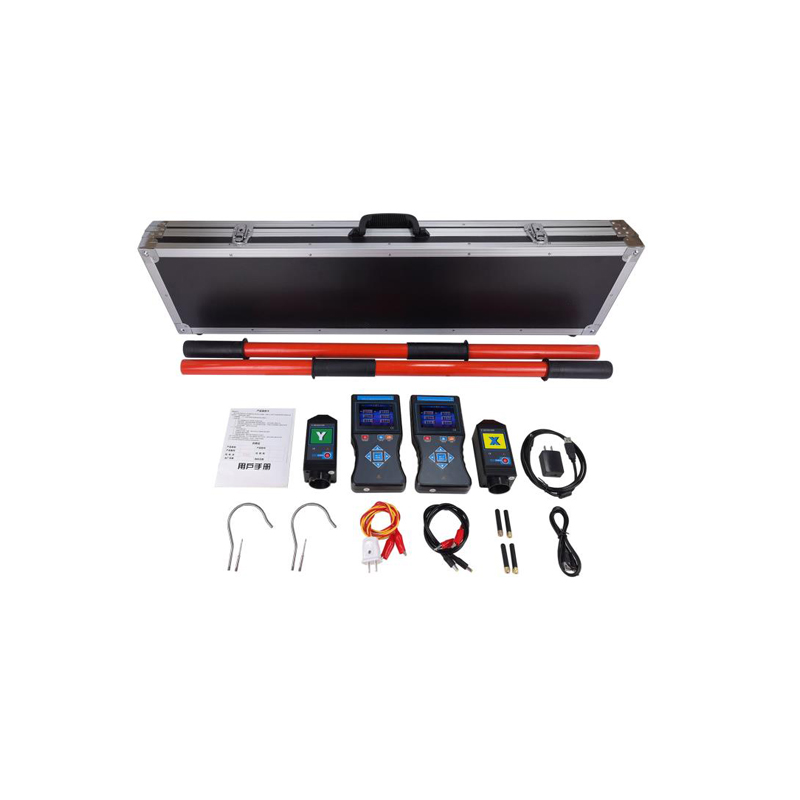

儀天成YTC6220A無線高壓衛星授時遠程核相器由 X 接收器、Y 接收器、X 探測器、Y 探測器、伸縮絕緣桿等組成，可以對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能。

一、產品特點

1、YTC6220A無線高壓衛星授時遠程核相儀支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道。

2、數據顯示清晰直觀，接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，顯示直觀簡單。

3、測試功能強，空曠地面普通核相距離可達160m，衛星授時核相距離大于500km，能對10V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，

4，核相安全可靠，35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！

二、技術參數

功    能 無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試

電    源 DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時

核相模式 衛星秒脈沖模式、衛星授時模式、普通模式

傳輸方式 315MHz、433MHz無線傳輸

核相距離 衛星授時模式距離不受限制，達500km以上

普通核相模式距離160m

顯示模式 3.5寸真彩液晶屏顯示

量    程

核相電壓等級：AC 10V～550kV

相位：0°～360°

頻率：45Hz～75Hz

分 辨 力 1°；0.1Hz

精度(23℃±5℃，80%RH以下)

衛星授時核相：≤±5°

普通核相：≤±10°

頻率：≤±2Hz

相別定性 XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～120°或210°～270°為異相

語音功能 同相、異相、X信號正常、Y信號正常等語音功能

持續核相時間 在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相

絕緣桿尺寸 拉伸后長約5m；收縮后長約1m

核相方式

接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)

非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)

三、電池管理

1．當電池電壓低于 3.2V 時，請及時充電，充電時間約4 小時。

2．若更換電池，先確認儀表處于關機狀態，松開接收器電池蓋板的螺絲，打開電池蓋板，換上新電池，或松開探測器底座的4 枚螺絲，打開底座更換電池。注意電池規格極性，蓋好電池蓋板，擰緊螺絲。

3．按 POWER 鍵看能否正常開機，若不能開機，請按第2 步重新操作

儀天成YTC6220A無線高壓衛星授時遠程核相器主要用來對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能。同時衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。
