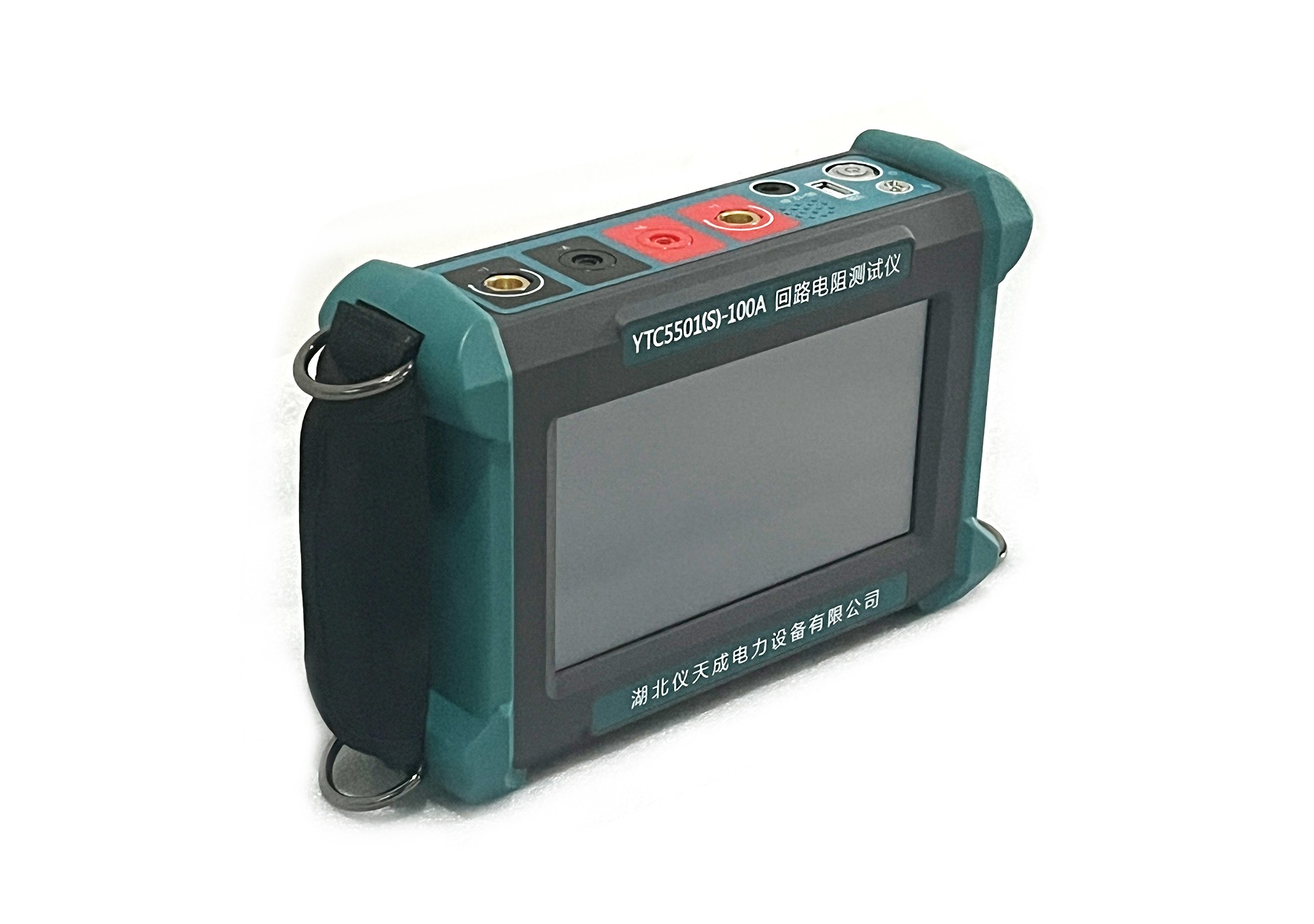

一、儀器面板功能介紹

1. 接地端：設備作業全程需確?？煽拷拥兀Ｕ蠝y(cè)試安全與設備穩定運行。

2. 電源開關：整機電源控制按鍵，用于設備開機、關機操作。

3. USB接口：可外接U盤設備，用于存儲、導出設備歷史測試數據，方便數據留存與溯源。

4. 供電接口：設備外接充電供電專用接口，適配專用充電設備完成補電。

5. 喇叭孔：設備語音播報出聲位置，測試過程中請勿遮擋，避免影響結果播報。

6. 接線端子：為設備電流輸出線、電壓測試線專用連接端口，測試作業前必須規范接線、確認接線無誤，杜絕接線故障影響測試精度。

7. 顯示器：采用觸控液晶顯示屏，是設備操作、數據顯示的核心交互界面，支持觸控操作，操作便捷。

二、產品主要特點

1. 配備7寸高亮彩色液晶顯示屏，畫面顯示清晰通透，人機交互界面簡潔友好，支持強光環境下清晰可視，適配戶外現場作業場景。

2. 設備搭載高速主控芯片，智能化、自動化程度高，簡化測試操作流程，上手簡單、作業高效。

3. 最大測試輸出電流可達100A，測試響應速度快，測量數據精準，可滿足高精度回路電阻檢測需求。

4. 多重安全防護功能齊全，內置過流、短路、過熱多重保護機制，設備運行安全性、穩定性極強。其中過熱保護針對電池及功率器件，保護閾值為70℃；配備電池過放保護，當電池剩余電量?jī)H剩一格時，設備自動啟動保護模式，鎖定全部測試功能，避免電池?fù)p壞。

5. 內置大容量非易失性存儲器，可儲存512組測試數據，支持本機隨時查閱、外接U盤導出數據，數據留存便捷。

6. 搭載高精度實時時鐘，可精準顯示設備運行時間、記錄測試時間，便于作業臺賬整理。

7. 標配U盤數據存儲功能，適配現場大批量數據歸檔、傳輸需求。

8. 自帶智能語音播報功能，單次測試完成后，設備將自動播報測量結果，無需緊盯屏幕，提升作業效率。

三、核心技術指標

1. 測試電流：支持50A、100A兩檔可調

2. 測試量程：50A檔位為5μΩ～25mΩ；100A檔位為5μΩ～10mΩ

3. 最小分辨率：0.01μΩ

4. 測量時長：50A檔位支持5s、10s、30s、60s、快速模式可選；100A檔位支持5s、10s、30s、快速模式可選

5. 測量精度：±(示值×0.5%+0.2μΩ)

6. 工作溫度：-10℃～50℃

7. 工作濕度：≤90%RH，無結露環境

8. 供電方式：內置鋰電池，標準充電電壓DC12.6V

9. 設備尺寸：235mm×165mm×75mm

10. 設備重量：2.0kg

從設備出廠校驗到電網日常運維，該手持式接觸電阻測試儀憑借精準測溫測阻、機身輕量化、內置長效鋰電池等多重優勢，適配變電站、開關柜廠等多場景使用，是電氣試驗人員現場回路檢測的常用優選儀器。
