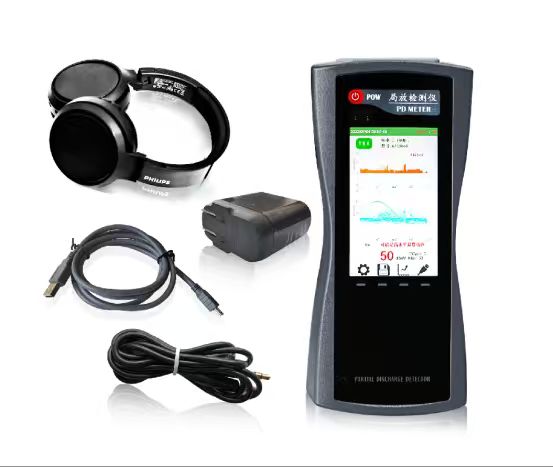

儀天成YTC9100手持式地電波局部放電檢測儀本產品用于高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。

一、工作原理

YTC9100手持式局部放電測試儀可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：

局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。

局部放電頻度檢測：通過測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。

二、產品特點

? 配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測；

? 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；

? 人性化的人機界面方便不同設備的數據管理；

? 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；

? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；

? 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；

三、技術參數

TEV 測量

測量范圍：0-60 dBmV

分辨率：1dB

精度：±1dB

每周期最大脈沖：1400

測量頻帶：3~100MHz

AE 測量

測量范圍:-6dBμV 至 68dBμV

分辨率:1dB

精度:±1dB

頻率范圍:20~200 kHz

AA 測量

測量范圍:-6dBμV~68dBμV

分辨率:1dB

精度:±1dB

傳感器中心頻率:40 kHz

UHF測量

檢測頻段:300~2000MHz

測量范圍:0-60 dBmV

靈敏度:＜1dBm

傳感器頻段:300~2000MHz

HFCT 測量

傳感器傳輸阻抗:5mV/mA

檢測頻率:1～30MHz

靈敏度:≤50pC

硬件

外殼：ABS

顯示：4.0 寸RGB液晶屏 分辨率800*480

采樣精度：12bit

同步方式：內同步、外同步

連接器：USB 接口(兼充電器輸入)

3.5mm 立體聲耳機插孔

外部傳感器輸入接口 無線 wifi（選配）

耳機：最小 8 歐姆

SD 卡：標配 16G ~ 64G

內置電池：3.7V/5000mAh 鋰電池

工作時間：約 6 小時

充電器 ：AC 90-264V 或 DC 5V

使用溫度：-20 ~ 50℃

濕度：20-85% 相對濕度

體積、重量： 210*100*35(mm) 0.4KG(主機)

儀天成YTC9100手持式地電波局部放電檢測儀廣泛用于發、配電企業、鐵路系統、石油化工供電系統、航空航天檢測領域、自動化檢測領域。
