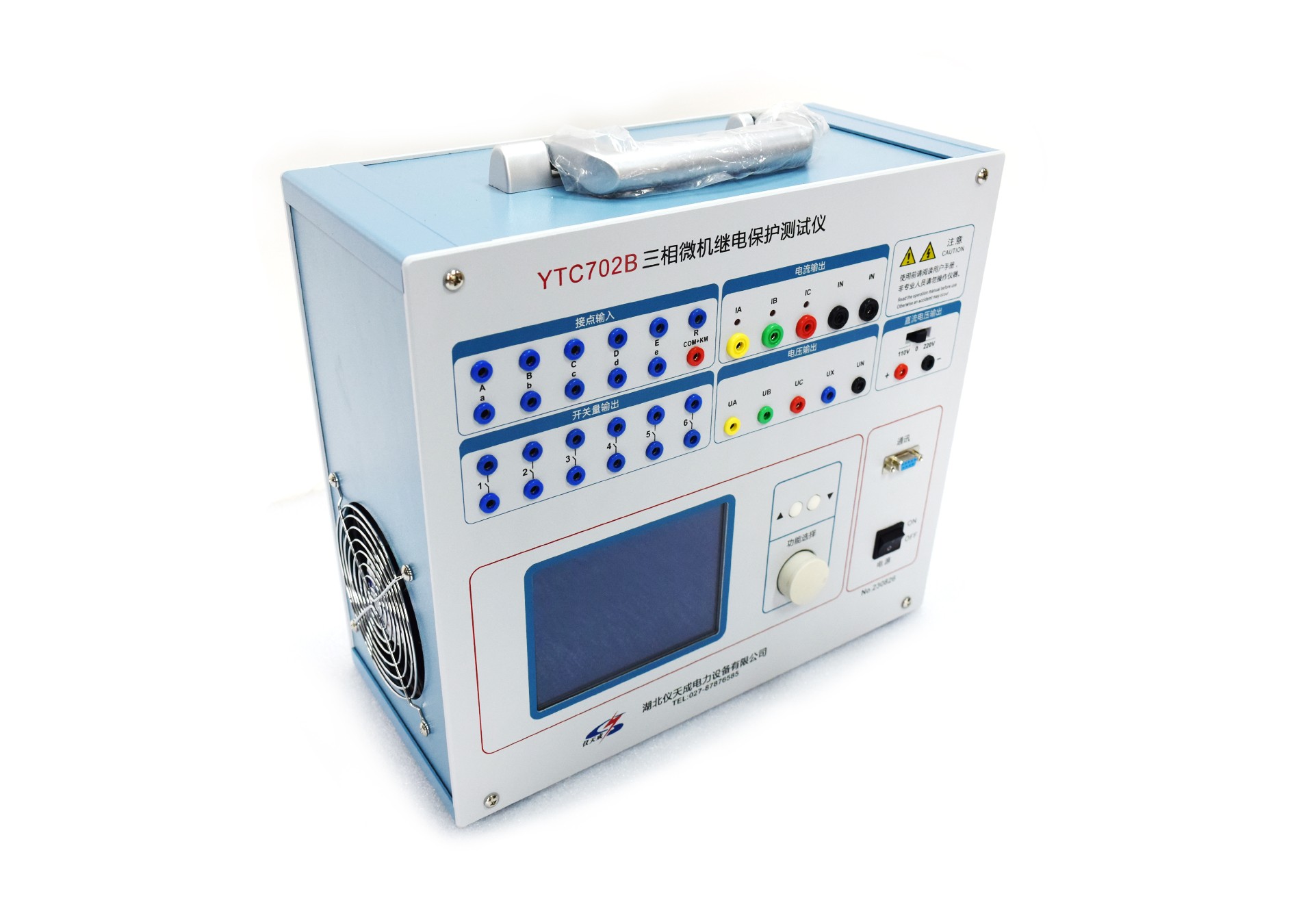

三相微機繼電保護測試儀：保證電力系統安全可靠運行的一種重要測試工具

裝置的主要特點：

1. 智能型主機：主機搭載高速高性能數字信號處理器，運算速度快、傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波。因采樣點數充足，波形保真度極高、失真度極小，尤其在諧波輸出時，即便針對9次諧波、300Hz頻率，也可達到每周波60點的高密度采樣，確保測試數據精準。

2. 單機獨立運行：裝置配備便捷靈活的旋轉鼠標，可通過大屏幕液晶顯示屏進行操作，全程中文顯示，操作直觀易懂?？瑟毩⑼瓿涩F(xiàn)場絕大多數試驗檢定工作，能夠?qū)Ω黝惱^電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等類型）及微機保護裝置進行檢定，且可模擬各種復雜的瞬時性、永久性、轉換性故障，完成整組試驗。

3. 支持電腦聯接運行：可通過Windows平臺上的全套中文操作軟件，開展各類大型復雜、自動化程度更高的校驗工作，進一步拓展測試功能與應用場景，提升校驗效率與精準度。

4. 高精度DAC芯片：采用16位高分辨率DAC芯片，有效確保擬合波形精度高、線性度佳，即便在小信號輸出場景下，也能保證極小的波形失真，保障測試結果的可靠性。

5. 新型高保真功放：輸出級采用新型大功率模塊式高保真功放部件，兼具電流輸出與電壓輸出功能，輸出功率強勁，每相電壓最高可輸出AC130V(xN)，三相電流并聯輸出最高可達AC120A(xN)，且精度優良、可靠性高，滿足各類試驗需求。

6. 電流電壓直接輸出：相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，且支持角度調節、頻率調節，可疊加0-9次諧波，適配不同測試場景的個性化需求。

7. 完善的自我保護功能：采用科學合理的散熱結構設計，配備可靠完善的多種保護措施及電源軟啟動功能，同時具備一定的故障自診斷及閉鎖功能，有效保護裝置本身及被測試設備，降低故障風險。

8. 豐富的接點配置：裝置配備7個接點輸入和2個空接點輸出，輸入接點兼容空接點與0-250V電位接點兩種方式，適配不同類型的外部接線需求，提升裝置的通用性與實用性。

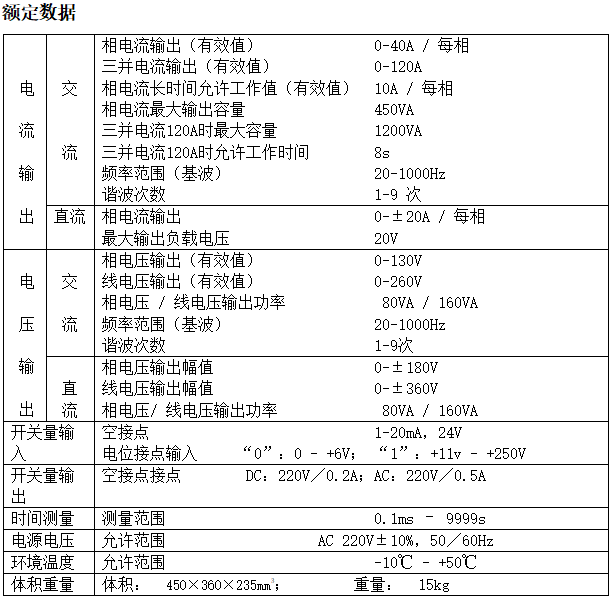

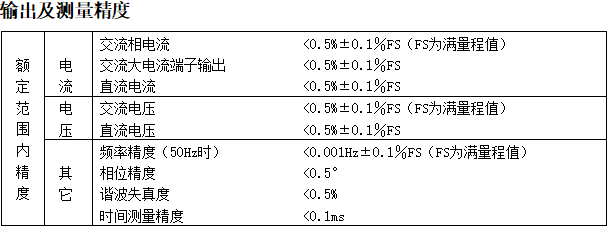

技術參數如下：
