充氣式試驗變的工作原理和常見結構

一、充氣式試驗變工作原理

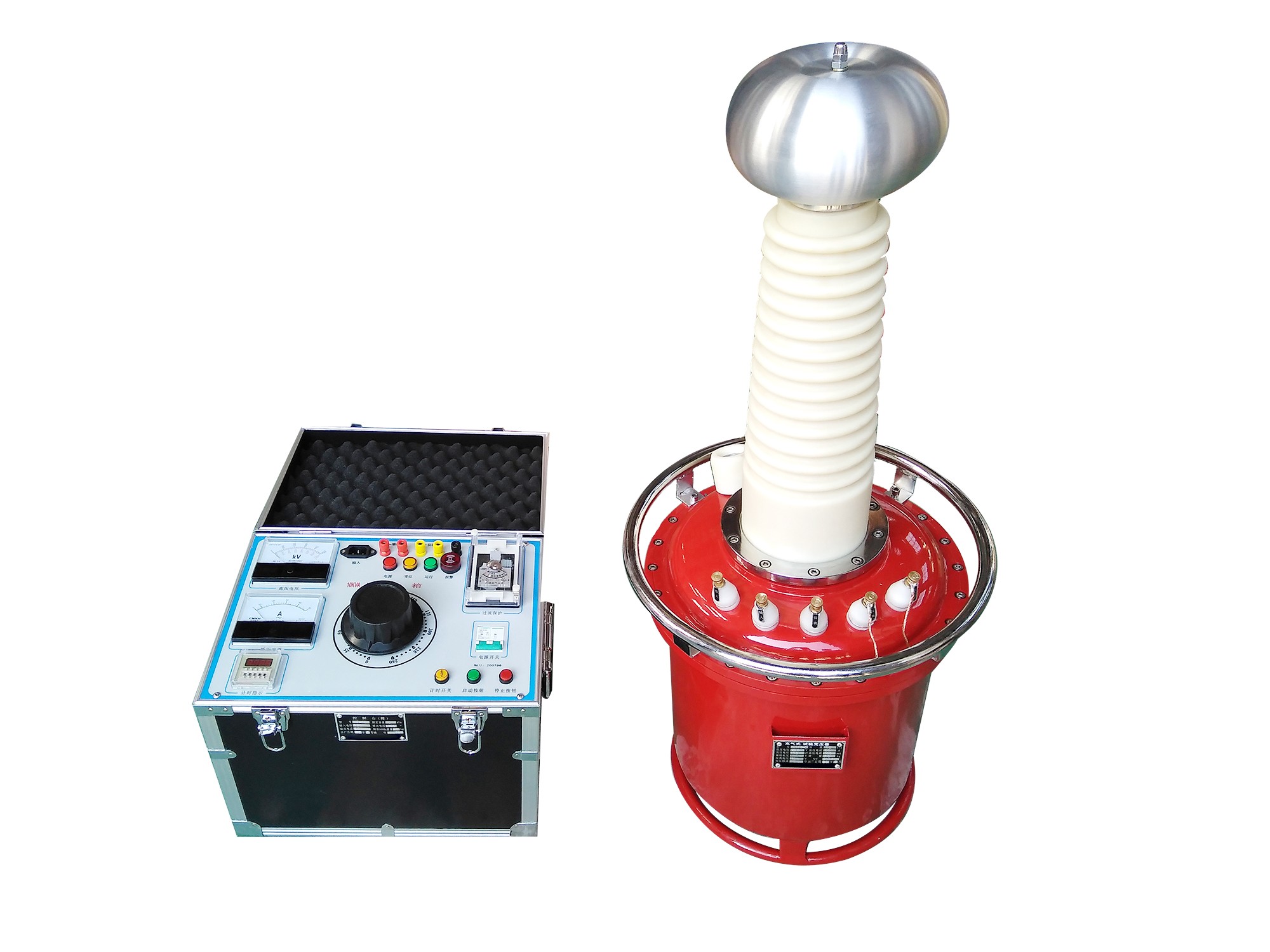

設備供電接入配備過流自動脫扣保護與零位連鎖防誤加壓裝置的操作箱，通過操作箱內自耦調壓器精準調節電壓，將調控后的電壓輸入YDQ-J試驗變壓器初級繞組；基于電磁感應基本原理，次級高壓繞組會按照與初級繞組的匝數比，感應輸出同倍數的工頻高壓，以此滿足各類高壓試驗的電壓需求。整套回路搭配多重安全閉鎖，既能實現電壓平滑調節，又能杜絕誤操作、過流擊穿等試驗風險。

二、充氣式試驗變常見結構（按型號分類）

1. YDQ-J 基礎系列結構

該系列采用全新設計理念、優選特種材質搭配精細化工藝流程，不僅具備體積小、重量輕、外形美觀的特點，各項技術性能指標均嚴格符合《JB3570－98》標準要求。核心硬件選用優質冷軋DQ－151取向硅鋼片，疊制成多級圓柱框形鐵芯；高壓繞組采用QZ型專用導線，在特制高強度絕緣筒上直接連續繞制為塔式線圈；外殼適配鐵芯與線圈尺寸設計，內部空腔充入SF?氣體作為絕緣冷卻介質。

2. YDQ-JZ 交直流變換型結構

該型號在YDQ系列基礎上做模塊化升級，核心差異在于將高壓整流硅堆巧妙集成于高壓套管內部；通過插拔短路桿的簡單操作，即可切換設備輸出模式，既能輸出工頻交流高壓，也能輸出直流高壓，一臺設備兼顧交直流兩類耐壓試驗，大幅提升現場試驗靈活性。

3. YDQ-JC 串激型結構

屬于串激式升壓結構，與常規YDQ產品的核心區別為：高壓繞組額外增設串激繞組，高壓套管內部采用雙出線結構設計，可通過串激方式拓展輸出電壓等級，適配更高電壓規格的絕緣試驗場景，兼顧便攜性與高電壓輸出能力。

4. YDQW 低局放型結構

在普通充氣試驗變基礎上升級工藝與絕緣技術，采用專屬低局放絕緣結構，結合SF?氣體自身的優良滅弧特性，讓設備在高壓運行狀態下基本無局部放電現象。以此類變壓器作為高壓試驗電源，搭配高精度局部放電檢測儀，可排除設備自身干擾，精準測量被試品的局部放電量，專用于電氣設備局放檢測試驗。
