        六相微機繼電保護測試儀進行過流保護調試要點介紹




        發表日期 ： 2026/01/06     瀏覽次數 ：

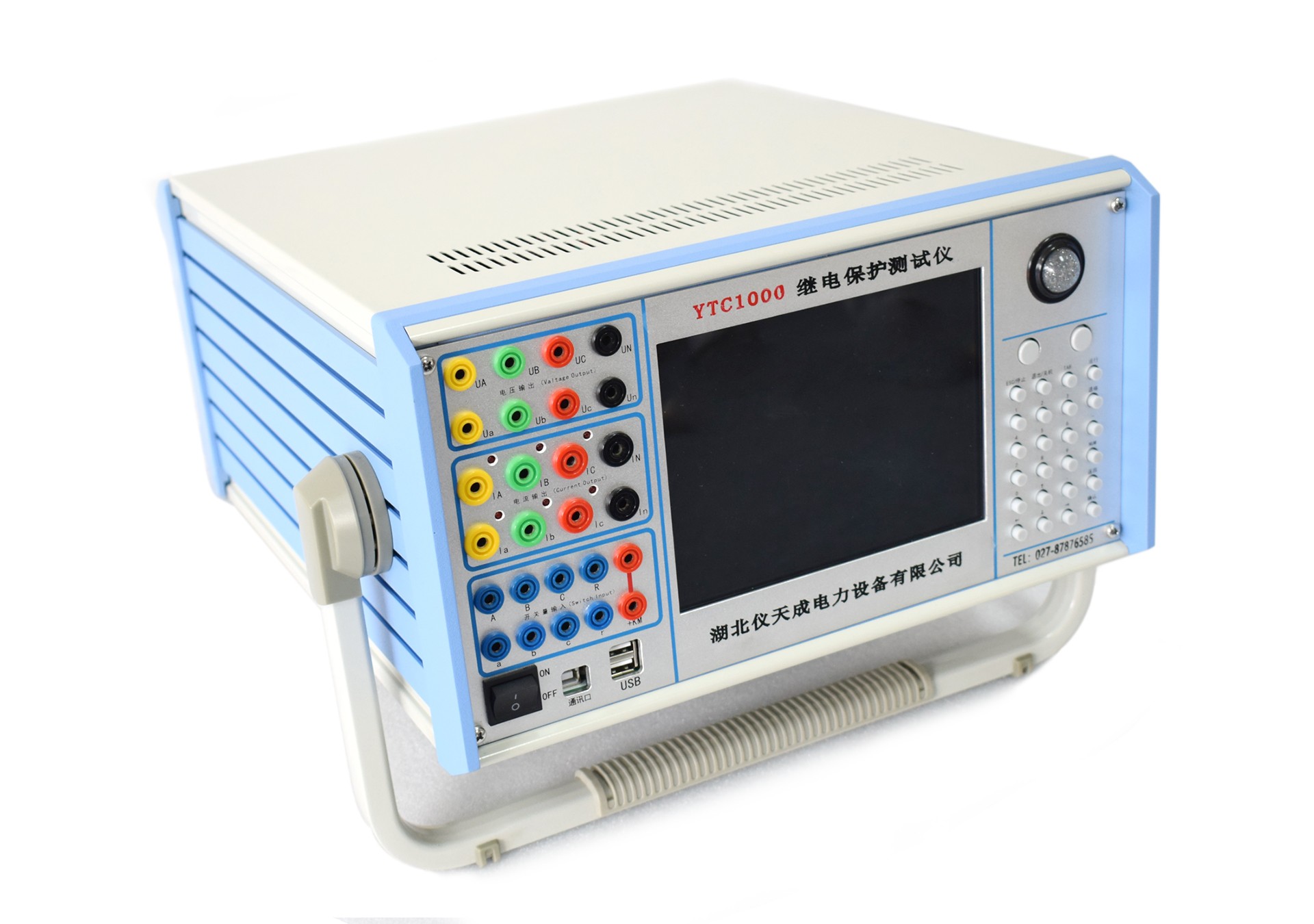

               對于常年從事電力檢測領域的朋友來說，繼電保護測試是常常需要做的檢測內容，六相微機繼電保護測試儀就是一款專門針對于繼電保護測試的精密儀器，今天小編主要給大家介紹一下利用這款儀器進行過流保護調試時有哪些要點。
        1000 (2).jpg
               根據保護對象的差異，現場通常采用一段、二段或三段式過流保護配置。以下以三段式過流保護為典型案例，簡要闡述現場調試過程中需重點把控的核心要點。
               過流保護校驗優先選用“交流試驗”模塊開展測試工作，具體操作及要點如下：
               1.若保護裝置無方向性，僅需向保護回路注入故障電流；若為方向性保護，則需同步接入電壓源。操作時點擊界面“短路計算”按鈕完成對應短路計算，同時需準確選擇故障方向。
               2.單獨向保護裝置輸入故障電流時，若采用三相同時輸入方式，應將測試儀IA、IB、IC三相電流設置為正序相位，即分別對應0o、-120o、120o。
               3.采用自動試驗方式搜索保護定值時，若目標動作段的整定動作時間為tms，則需在界面“間隔時間”輸入框中填入（t+200）ms及以上數值，確保測試結果的準確性。試驗方式優先選用“全自動”或“半自動”模式，通過“遞增”或“遞減”變量測試保護動作值；保護動作時間測試則采用“手動”模式。
               無論是繼電器保護還是微機保護，在臨界動作區間，其故障量與動作時間均存在典型的“反時限特性”——即故障量越大（距離保護反之，故障量越?。?，保護動作時間越短。為提升動作時間測試精度，手動模式下，測試儀輸出的故障量（電壓、電流幅值）應不低于整定值的1.2倍；若為距離保護，測試儀輸出的故障阻抗需不高于整定值的0.8倍。此操作可確保保護裝置可靠動作，且動作時間趨于穩定，更貼近保護整定的標準動作時間。
               4.對三段式過流保護進行校驗時，應遵循“先低后高”的順序：優先校驗動作電流較小的Ⅲ段動作值；校驗Ⅱ段時，需退出Ⅲ段過流保護功能；校驗Ⅰ段時，需同時退出Ⅱ段和Ⅲ段過流保護功能，避免其他保護段誤動作對試驗結果產生干擾。
               5.若Ⅰ段（速斷保護）的整定動作電流較大，超出測試儀單相輸出的最大電流范圍，可采用測試儀兩相或三相電流并聯輸出的方式解決。

        六相微機繼電保護測試系統在進行過流保護調試過程中，我們需要事先了解相應的注意要點，這樣我們的試驗才能進行的更加順利，上訴相關要點大家可以了解一下。
        湖北儀天成電力設備有限公司
        2026年1月6日
