雷電沖擊安全防護：沖擊電壓測試儀

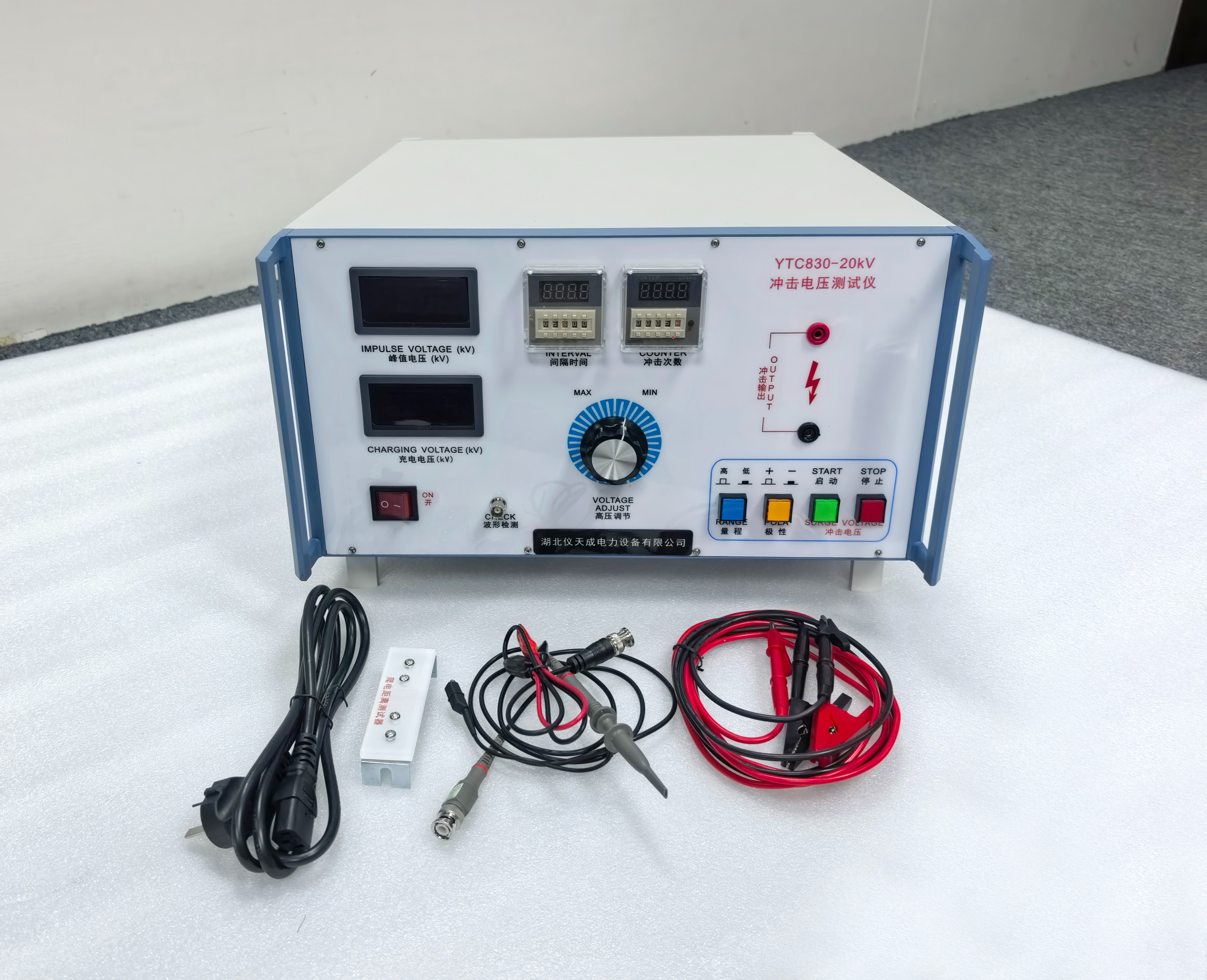

       沖擊電壓測試儀（常稱 “沖擊電壓發生器”）是高壓試驗核心設備，用于模擬雷電過電壓與操作過電壓，向被試品施加符合標準的瞬時高壓脈沖，以驗證其絕緣耐受能力，屬于型式試驗與抽樣試驗類的破壞性檢驗設備。其核心依據為 IEC 60060-1、GB/T 16927.1 等標準，是電力設備絕緣設計驗證與出廠 / 型式試驗的必備裝置。

核心原理與結構：

工作原理：

基于 Marx 多級電容串聯放電回路：先由直流高壓單元對各級電容并聯充電至額定值，再通過點火球隙與中間球隙同步觸發，使電容組快速串聯放電，經調波元件輸出高幅值、短持續時間的沖擊電壓脈沖。通過波前 / 波尾電阻與負荷電容匹配，精準生成標準波形，單次放電能量可控，瞬時功率極高但總能量有限。

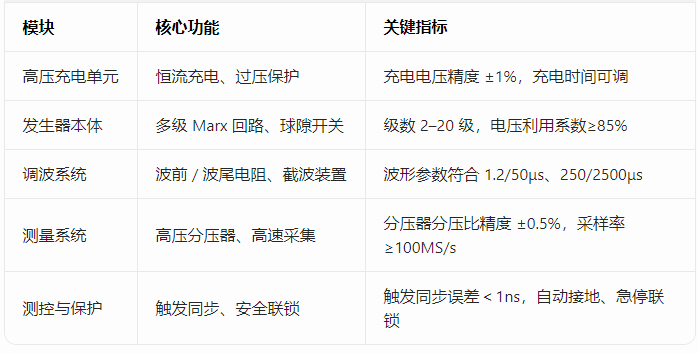

系統組成：

關鍵技術參數：

1. 電壓與能量

• 額定沖擊電壓：20kV（低壓）~10MV（特高壓），覆蓋 10kV~1000kV 電力設備試驗。

• 額定能量：1kJ~200kJ，決定負荷適應能力與波形頂降，能量越大頂降越小。

• 極性：正 / 負雙極性，滿足不同絕緣試驗要求。

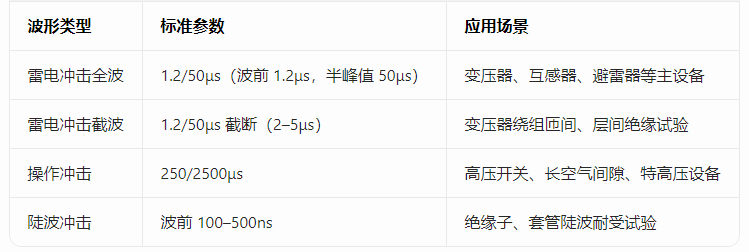

2. 標準波形（核心標識）

3. 精度與性能

• 波形參數誤差：波前 / 半峰值時間≤±10%，峰值電壓≤±3%。

• 同步觸發精度：＜1ns，確保多次沖擊波形一致性。

• 負載能力：大電容負載下波形畸變率≤5%。





典型應用場景：

1. 電力主設備：變壓器、互感器、避雷器、開關柜的雷電 / 操作沖擊耐壓試驗，含截波與陡波試驗。

2. 輸變電設備：高壓絕緣子、穿墻套管、電纜、線路金具的絕緣耐受驗證。

3. 低壓與電子：充電樁、光伏組件、低壓電器的 3C 認證沖擊試驗（20kV 級設備）。

4. 科研與材料：絕緣材料擊穿特性、氣體放電、過電壓防護研究。





沖擊電壓試驗設備是電力設備絕緣安全的 “試金石”，其核心價值在于精準模擬極端過電壓場景，驗證設備在雷擊與操作故障下的絕緣極限。選型需緊扣被試品電壓等級、波形需求與自動化水平，試驗過程嚴格遵循標準與安全規范，方可確保試驗結果有效、人員與設備安全。
