儀天成YTC1102B-15kVA 多倍頻感應耐壓發生器相關概述介紹
發表日期 ： 2026/09/02 瀏覽次數 ：

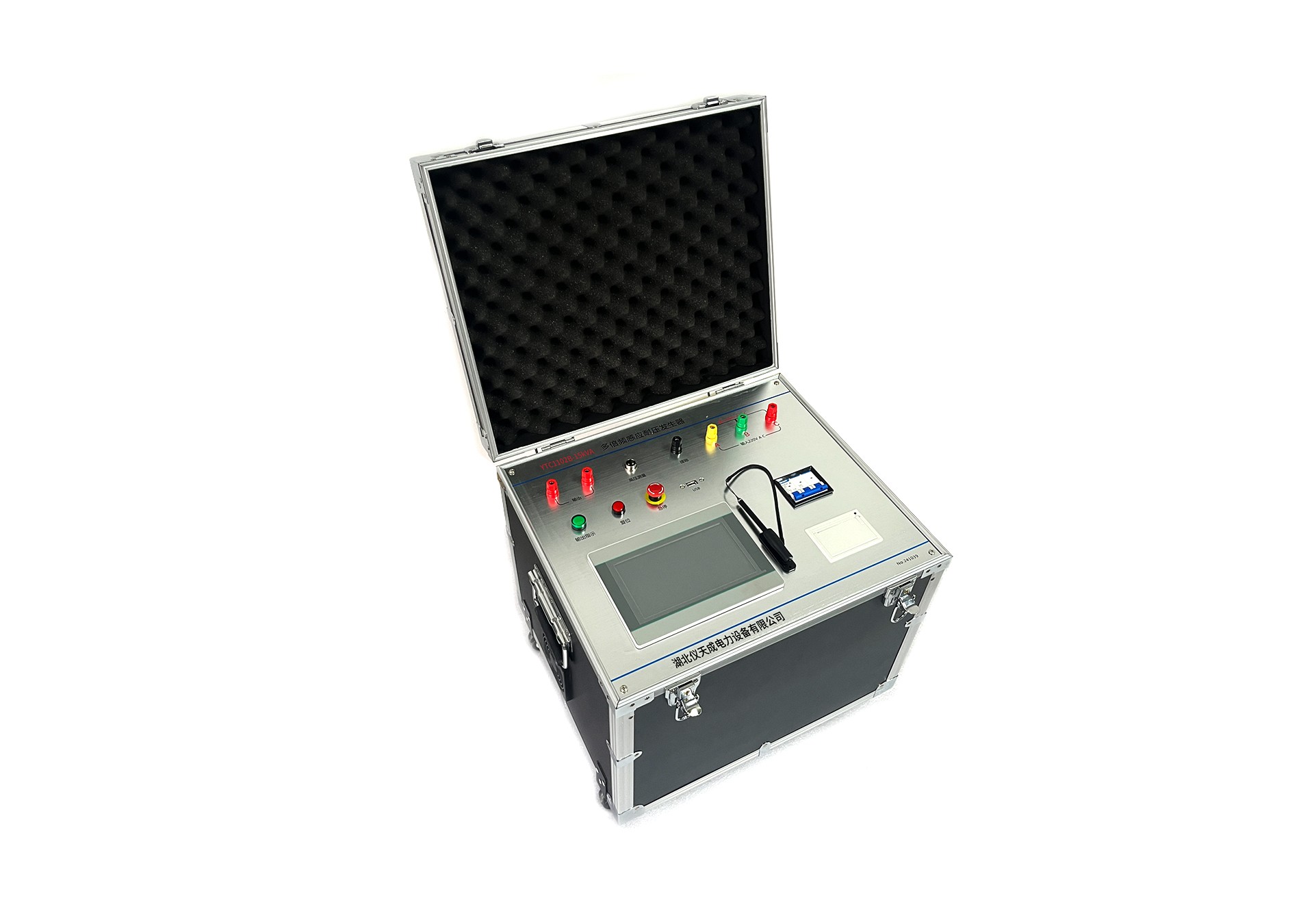

在高壓電氣試驗現場，變壓器與互感器的感應耐壓試驗，直接關系電網設備運行安全。為規避工頻加壓帶來鐵芯過飽和難題，YTC1102B?15kVA 多倍頻感應耐壓發生器應運而生，憑借 15kVA 輸出容量、靈活調頻調壓能力，適配多種試品現場檢測需求，是電力檢修、設備出廠檢驗的核心測試裝備。
多倍頻感應耐壓裝置采用微機智能控制架構，融合先進變頻調控技術與高速采樣技術研發制造。相較于傳統三倍頻發生器，本裝置運行效率更高、輸出電壓穩定、測量精度優異、試驗重復性好，同時搭載全自動試驗流程，可實現自動升壓、達標自動計時、計時結束自動降壓的全流程智能操作，人機操作便捷高效。設備頻率支持0.1Hz最小步進分辨率，除可滿足電壓互感器（PT）感應耐壓試驗需求外，還可廣泛適配各類變頻電源應用場景，通用性極強。
一、主要特點
- 一機多用，功能集成：設備兼顧互感器感應耐壓試驗、互感器伏安特性試驗兩大核心功能，一臺設備即可滿足多項試驗需求，大幅降低設備采購與運維成本。
- 抑制容升，試驗精準：搭配高阻抗電容分壓器，可實時精準監測一次側高壓數值，自動完成整套感應耐壓試驗，有效杜絕容升效應帶來的試驗誤差，保障試驗數據準確性。
- 操作靈活，適配性廣：支持全自動加壓、手動加壓兩種操作模式，輸出頻率范圍為30Hz～200Hz，可實現寬范圍恒壓輸出，適配不同試驗工況要求。
- 保護完善，安全可靠：內置完備的過壓、過流保護機制，保護閾值可由用戶自主設定，有效規避設備過載、過壓損壞風險，保障試驗過程與設備運行安全。
- 高清顯示，界面直觀：搭載背光式大屏幕液晶顯示屏，屏幕顯示清晰通透，人機交互界面簡潔直觀，參數查看、功能操作一目了然。
- 高速打印，高效出據：內置微型高速熱敏打印機，可快速打印試驗數據與測試結果，出單高效，便于試驗數據留存歸檔。
- 實時授時，記錄規范：配備實時時鐘功能，可精準記錄試驗日期、試驗時間，屏幕實時顯示當前時間，保障試驗數據可追溯。
- 數據存儲，便捷復用：支持存儲92組試驗數據，存儲空間存滿后可自動覆蓋循環存儲，無需手動清理，方便歷史數據查閱與復用。
- 抗震耐用，適配運輸：整機采用加固抗震結構設計，可抵御長途運輸過程中的顛簸、震動，設備不易損壞，環境適應能力強。
二、主要技術指標
1、工作條件
環境溫度：-10℃～50℃
相對濕度：30%～90%
2、供電電源
支持三相AC380V±10%、單相AC220V±10%兩種供電模式，電源頻率50Hz±5Hz；采用AC220V供電時，設備輸出功率減半。
3、輸出參數
輸出頻率：30Hz～200Hz，頻率調節細度0.1Hz
輸出電壓：0～400V（正弦波）
最大輸出功率：20KW
最大輸出電壓：400V
最大輸出電流：45A
電壓最小分辨率：0.01V
電流最小分辨率：0.001A
電壓、電流測量精度：±1%
輸出電壓：0～400V（正弦波）
最大輸出功率：20KW
最大輸出電壓：400V
最大輸出電流：45A
電壓最小分辨率：0.01V
電流最小分辨率：0.001A
電壓、電流測量精度：±1%
無論是實驗室出廠檢測，還是變電站野外現場試驗，YTC1102B?15kVA 多倍頻感應耐壓發生器都能夠穩定輸出合格倍頻試驗電源，多重安全保護降低試驗風險，簡化現場作業流程，是電力試驗工作中高性價比的多倍頻耐壓測試解決方案。
湖北儀天成電力設備有限公司
2026年9月2日
