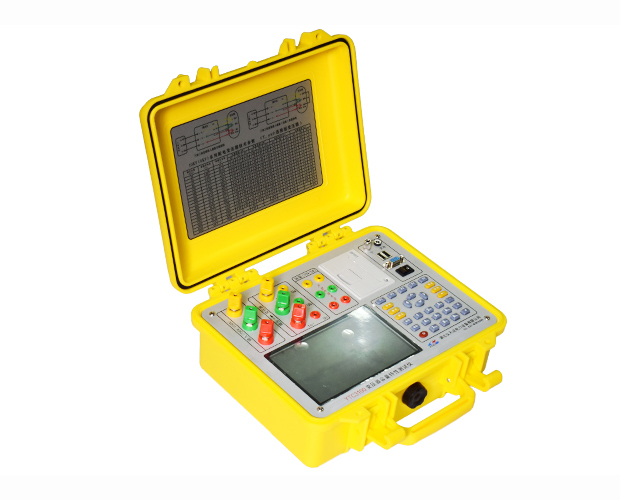

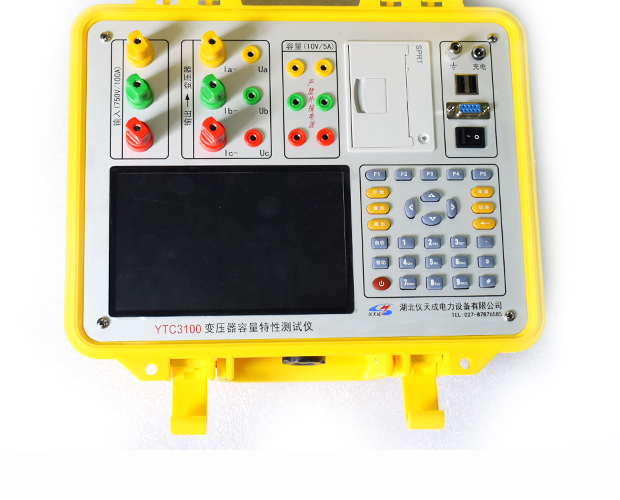

在變壓器現場運維、交接試驗及能效核查工作中，準確獲取變壓器實際容量、空載損耗、短路損耗等關鍵參數，是判定變壓器運行狀態、核查銘牌真實性、開展能效評估的重要依據。儀天成 YTC3100 變壓器容量及損耗參數測試儀集成多類測試功能，無需配置調壓器、升流等外接輔助設備，簡化現場測試接線，能夠高效完成各類配電變壓器的容量判別與損耗參數檢測。下面對該儀器的主要功能特點和技術參數做詳細介紹。

一、功能特點

1、能夠精準測量各類配電變壓器容量，采用無源測量方式，操作便捷，測量結果準確可靠。
2、儀器內置工作電源，可自主輸出三相大功率測試電源，無需外接專用測試電源。
3、支持多種類型變壓器測試，可完成空載電流、空載損耗、短路電壓、短路損耗等關鍵參數的檢測。
4、依托空載試驗數據，可精準識別變壓器型號，可適配 S7、S9、S11、S13、S15 油變，以及 SCB9、SCB10、SCB11 等干式變壓器。 5、具備多重自動校正功能，包含波形畸變校正；溫度校正支持簡易溫度校正、附加損耗分項校正兩種模式；同時支持非額定電壓下空載試驗的電壓校正、非額定電流條件下短路試驗的電流校正，特別適用于不具備大容量變壓器短路試驗條件的現場使用單位。
6、可檢測電壓、電流各次諧波含量以及總諧波失真度。
7、電壓回路采用寬量程設計，最高測量電壓可達 750V，無需手動切換量程檔位即可保障測量精度，規避檔位誤選造成的儀器損壞風險。 8、電流測量設置高低雙量程，最大測量可達 100A，小信號可實現毫安級精準采集，可滿足電壓互感器阻抗電壓測試需求。
9、變壓器容量測量覆蓋 20kVA～100000kVA，適配范圍廣。
10、儀器自帶微型打印機，用戶可隨時對測試結果進行現場打印輸出。

二、技術參數

1、輸入特性

有源部分電壓測量范圍：0～10V 電流測量范圍：0～10A

無源部分電壓測量范圍：0～750V，寬量限設計。 電流測量范圍：0～5A、0～100A，內置雙量程切換。

2、測量準確度

電壓：±0.2% 電流：±0.2% 功率：±0.2%（CosΦ＞0.2）；±0.3%（0.02＜CosΦ＜0.2）

3、絕緣性能

（1）電壓、電流輸入端對機殼絕緣電阻≥100MΩ； （2）工作電源輸入端對外殼可承受工頻 2kV（有效值），耐壓試驗持續時間 1min。

YTC3100 變壓器容量及損耗參數測試儀功能集成度高，測量范圍廣，校正功能完善，兼顧測試精度與現場便攜實用性，能夠滿足配電變壓器交接、運維、能效稽查等多種工況下的檢測需求，為變壓器狀態評估、銘牌核驗及損耗數據分析提供可靠的數據支撐。
