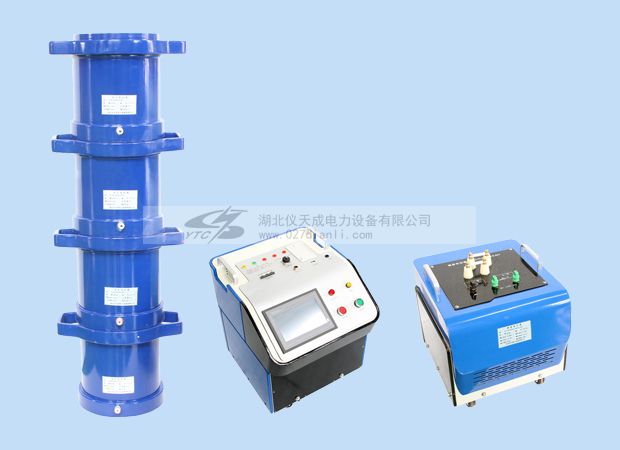

YTC851系列CVT串聯諧振檢驗用升壓裝置

主要技術特點：

具備接線檢查功能：可以自動檢測回路接線是否正確；

具備回路電容量測試功能：能夠測試回路總電容量；

全自動升壓功能：自動調諧，自動分段升壓，自動二次微調諧；

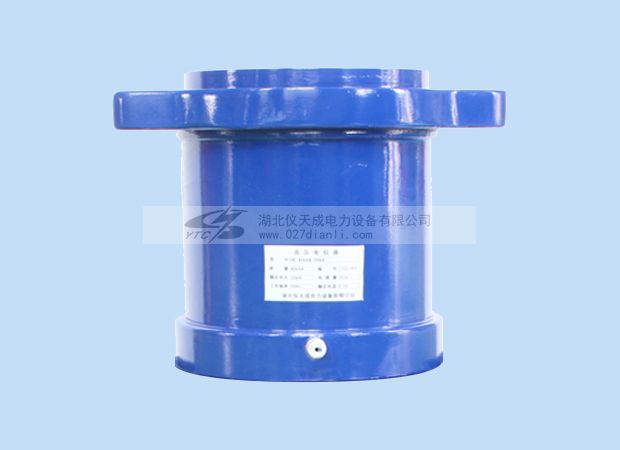

可調電抗器的設計采用鐵芯式結構，漆包導線繞組，干式硅膠澆注，電抗器采用玻璃絲纏繞

絕緣筒外殼，具有足夠的電氣機械強度、必要的散熱能力，電抗器外殼自帶可移動剎車底座，方便現場操作。

可調電抗器采用渦輪減速電機調節鐵芯間隙，以改變其電感量。

可調電抗器鐵芯電動無極調節，使用戶快捷的找到諧振點。

可調電抗器采用特殊調節結構，大大降低了調感式結構固有噪音。

產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、CVT諧振、CVT檢驗用諧振升壓裝置

設備技術性能：

1、輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。

2、需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。

3、當試品發生擊穿，回路失諧,電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/Q，不會加劇對被試品的破壞。

4、本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值，

5、電抗器絕緣水平能耐受其額定電壓的1.1倍工作頻率電壓作用lmin不發生閃絡、擊穿。

6、電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大于65K。

7、調感電抗器操作性能平穩、靈敏、無卡澀，并可連續可調，氣隙位置指示與電感值有對應關系，指示位置應正確、可靠。

8、電抗器操作系統的連接為軟連接，具有一定的調節范圍。

9、勵磁變壓器絕緣水平應耐受工作頻率下的1.1倍額定輸出電壓作用1min，不發生閃絡、擊穿。
