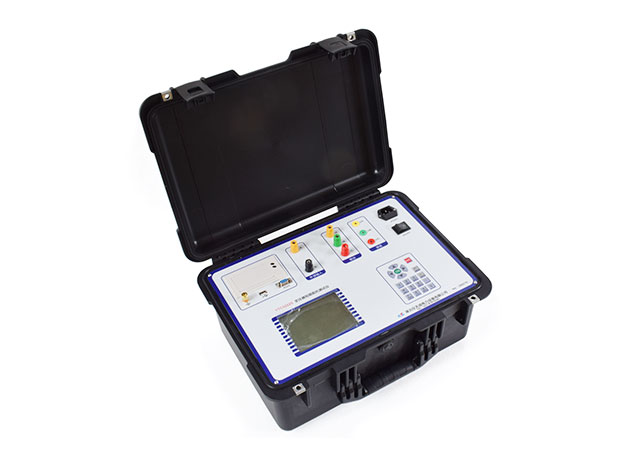

儀天成YTC3222S變壓器短路阻抗測試儀可以比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，初步估計繞組變形程度。

一、產品特點

1. 儀器自帶可調電源輸出，無論單相、三相變壓器，只需一次接線，儀器即可完成所有繞組對的測量，試驗、接線簡單。

2.滿足《DL/T1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》中規定的試驗與算法。

3.《DL/T1093-2008》明確規定：5.4.1a，“原則上單相參數用單相法測試”；5.4.1e，“測試結果出現異常時，應對所有繞組對用單相法進行復試”。該儀器采用單相測量方式，對于三相變壓器三次升壓過程即可自動計算出每相的短路阻抗、電抗、電感值。

4.儀器內部采用鎖相環技術，同步采樣交流信號，測量數據準確。

5.該儀器可測量電壓，電流，功率，頻率等。

6.單機測量電壓、電流范圍寬，支持外接CT、PT進一步擴展測量范圍。

7.內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機。

8.測試數據可導入計算機，方便進一步分析或存儲。

9.全部中文菜單及操作提示，操作簡單直觀。

10.透反式大屏幕液晶，在太陽直射下可清晰顯示。

二、技術參數

測試精度

電壓、電流：0.2級

功率 COSφ>0.1: 0．5級；

COSφ≤0.1:1．0級

阻抗 COSφ>0.1: 0．5級；

COSφ≤0.1:1．0級

電壓測量范圍：AC  3V～300V

內部電源輸出范圍：電壓0~250V，電流0~10A

電流測量范圍：AC  0.2A～20A

工作溫度：-10℃～50℃

工作濕度：0～80%

工作電源：AC220V±10﹪　50Hz±1Hz

三、注意事項

1.接地端子應可靠接地。

2.測試前應正確輸入相關數據，儀器的內部計算使用輸入的額定容量和分接電壓。

3.在進行三相測量時，施加電流盡可能一致。

4.儀器的選擇的聯結方式應和變壓器的實際聯結一致。

5.低壓短路線應牢固短接，短接線應不小于25mm2。

6.不允許儀器在超過測量范圍的情況下工作。

儀天成YTC3222S變壓器短路阻抗測試儀內部自帶可調電源輸出，特別適合現場對110kV級及以上主變壓器進行低電壓短路阻抗測量的儀器。
