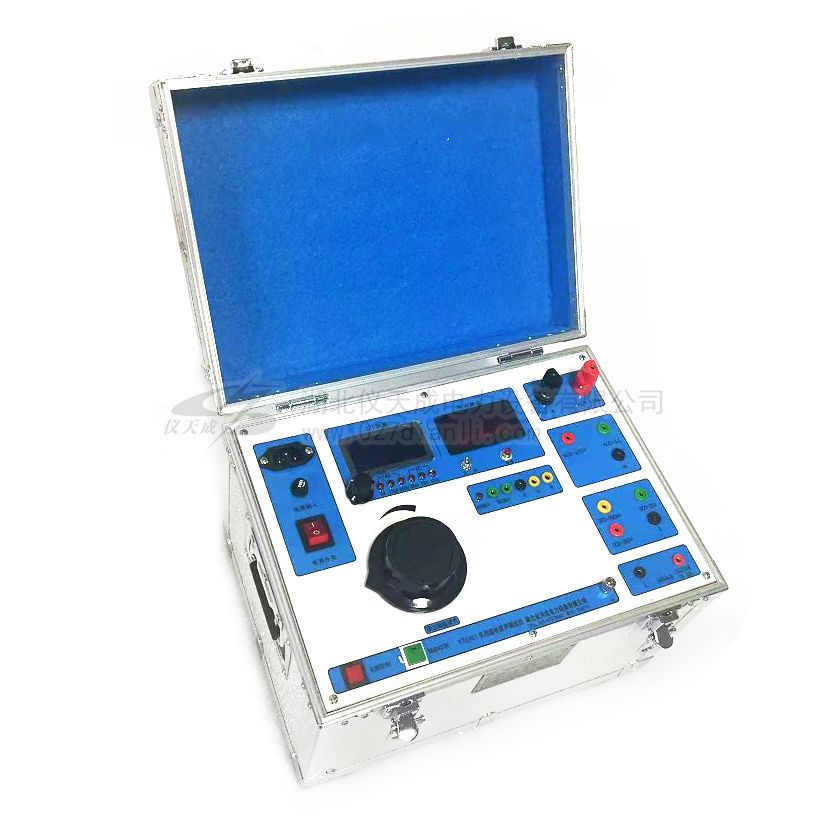

電力變壓器、繼電器和發電機，在長時間使用之后，需要定期進行性能試驗，因此需要用到微機繼電保護測試儀，該設備是一款比較常規的高壓電力試驗設備，在電力行業有非常廣泛的應用，比率制動實驗是微機繼電保護測試儀一個比較常規的實驗，本文來給大家簡單介紹微機繼電保護測試儀怎么做比率制動實驗。

        一直以來，差動保護的制動特性曲線上的拐點定值一直被忽略校驗。而通過本比率制動測試項目，能直接測試出各段折線的斜率，即比率制動系數，軟件還能根據已測試出的各測試點Ir、Id的值，以及差動門檻測試值，自動計算出“拐點測試值”，從而達到校驗拐點定值的目的。

        試驗開始之前，需正確設置好比率制動特性曲線的拐點?？梢栽O(shè)置2個拐點。要求拐點2的值不小于拐點1的值，否則系統將報錯。當按差動保護定值設置完拐點值和比率制動系數后，在界面右側的圖形區將自動繪制出比率制動特性的理論曲線。測試界面如右圖所示。

        根據拐點數據，軟件將自動設定好至少兩個測試點（拐點越多，測試點越多）。測試儀依據這兩個測試點的制動電流值，分別搜索到與之對應的差動電流值，并最終計算出比率制動系數。

這些測試點的數值可以人工修改，以便于根據實際情況進行調整，以使測試結果更精確。

        測試基本原理是：在每一個測試點，固定對應的制動電流不變，通過雙向搜索方式尋找在此制動電流時的差動動作電流。當所選定的各個測試點均測出其差動動作電流后，就可以依據每一段折線上的兩個測試點的測試結果，按照“兩點決定一條直線”的原理計算出折線斜率。

        例如： 制動電流為Ir1時，測得動作電流為Id1

        制動電流為Ir2時，測得動作電流為Id2

        則斜率（比率制動系數）：  Kb＝（Id2－Id1）／（Ir2－Ir1）

        微機繼電保護測試儀的比率制動實驗是一個比較常用的試驗項目，電力工作者需要熟練掌握。
