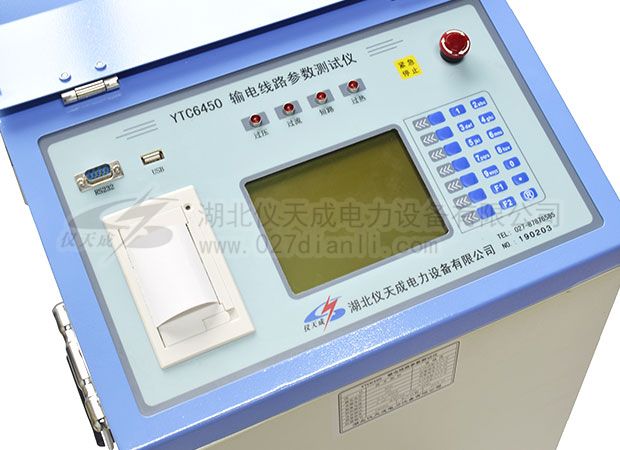

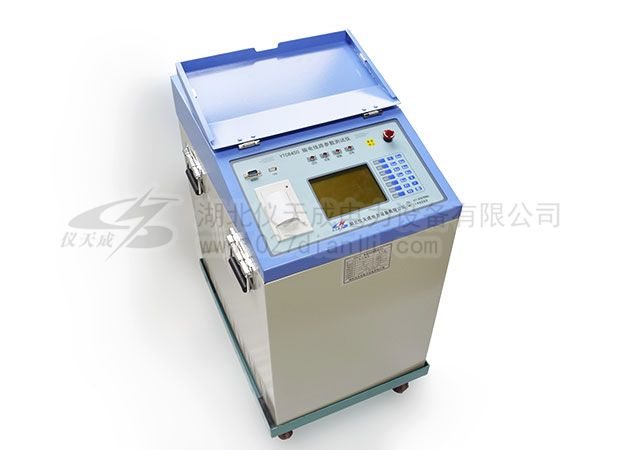

YTC6450輸電線路工頻參數測試儀

產品簡介：

       湖北儀天成研發的YTC6450 輸電線路參數測試儀是在我公司原大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品,依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/T1179-2012-1000kV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。

       本裝置的可實現的測試項目(最高配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。

產品別稱：線路參數測試儀、線路工頻參數測試系統、輸電線路工頻參數測試儀。

產品特點：

1、被測線路首末端懸空--線路靜電感應電壓、接地電流測量；

2、被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量；

3、高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器；

4、線路各相絕緣電阻測試、核對相別、線路直流電阻測量；

5、三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；

6、 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；

7、多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

8、二相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容；

9、同桿并行二相輸電線路回路之間零序互阻抗和零序耦合電容；

10、內置的對應程序控制試驗接線的變換、隔離變壓器的輸出、數據采樣、計算分析的自動依次完成。

11、設備外形尺寸符合人體工程學原理，以便運輸和現場裝卸、移動，整臺測試裝置重量依據型號規格控制在60～85kg以內。
