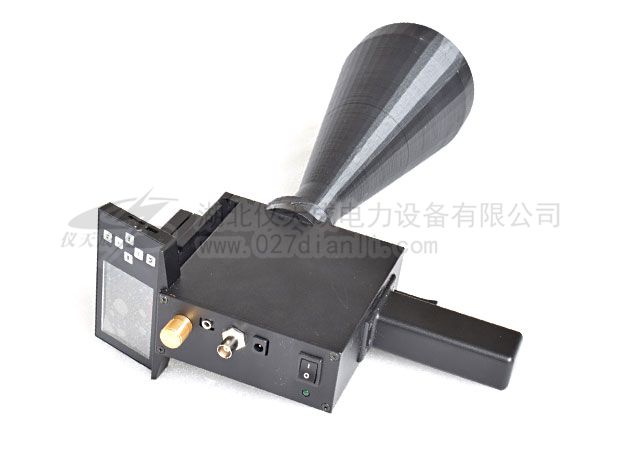

YTC3001B手持式超聲波局部放電巡線儀

產品簡介：

       YTC3001B手持式超聲波局部放電巡線儀是我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下研發出的高科技電力檢測設備。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。

        用接收超聲波信號來判斷局放存在及定位的方法，紅外攝像儀、紫外攝像儀更易優先發現局放故障，因?yàn)榫址虐l(fā)生時往往先有振動產生超聲后才有熱光磁等物理信號。而YTC3001B手持式超聲波局部放電巡線儀就是根據這一原理研發出來的。

產品主要功能：

1、本產品新增溫濕度顯示、GPS定位功能。

2、本產品有車載巡線功能，巡線速度為30邁左右 。

3、對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；

4、對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；

5、對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故

障；

6、發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；

7、主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；

8、大型油漬式變壓器、干式變壓器的局部放電；

10、高壓密封氣體液體的泄漏檢測；

產品特征：

1、喇叭型聚能器，槍型外型，放可傳輸?shù)胶笈_(tái)，手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測。

2、具有車載巡線功能

3、信號接收范圍：可達50m。

4、信號放大倍數大、靈敏度高。

5、強度適中的綠色激光描準，陽光下人眼易跟蹤。

6、天線為雷達式環焦天線，聚焦能力強。

7、顯示器可時時顯示波形，并可存儲有價值的波形。

8、定位準確，安全可靠，簡單實用。

9、功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業

的電力監測、機械故障監測、高壓密封氣體液體等泄露監測。

10、除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力

系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明。

11、安全先進，狀態檢修的好幫手。

產品別稱：超聲波局放測試儀、手持式超聲波局部放電檢測儀、架空線路超聲波巡線儀
